Клапаны МВН и ПК круглого сечения

Круглые клапаны МВН и ПК являются надежными запорными устройствами, специально разработанными для пылегазовоздухопроводов. Их основное назначение – эффективное перекрытие потока рабочей среды (газа, воздуха, пылевоздушной смеси, жидкостей) и регулирование его напора. Эти клапаны нашли широкое применение на промышленных трубопроводах, транспортирующих газовоздушные смеси и жидкие среды, как в Байконуре, так и по всей территории РФ и стран ЕАЭС.

Примеры практического применения МВН И ПК

Клапаны МВН: Часто используются в системах пневмотранспорта угольной пыли на ТЭЦ для оперативного отключения отдельных ветвей или регулирования потока при загрузке бункеров. Также незаменимы в аспирационных установках литейных цехов для перекрытия потоков запыленного воздуха.
Клапаны ПК: Широко применяются в газоочистных установках металлургических комбинатов для отсечения секций электрофильтров или скрубберов на время ремонта. Активно используются на воздуховодах систем вентиляции высоких цехов с большим расходом воздуха для регулирования давления в сети.

Наш завод предлагает комплексные решения

Типовые газоплотные клапаны: Производим клапаны МВН и ПК в Байконуре в строгом соответствии с требованиями ОСТ 34-002-73 и ОСТ 108.005.42-84, гарантируя их функциональность и соответствие отраслевым стандартам.
Нестандартные решения: Осуществляем проектирование и изготовление клапанов пылегазовоздухопроводов по индивидуальным чертежам или техническим заданиям (ТЗ) заказчика, адаптируя конструкцию под специфические параметры трубопровода или технологического процесса.

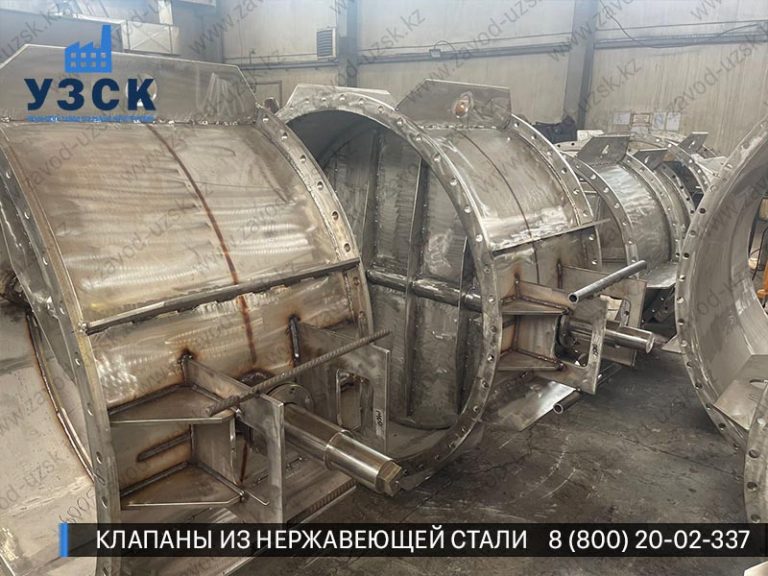

Гибкость по материалам: Возможна поставка клапанов МВН и ПК, изготовленных из различных марок стали для оптимального срока службы: углеродистой (общепромышленное применение), низколегированной (для повышенных нагрузок и умеренных температур) и нержавеющей (для агрессивных сред, высоких температур или особых требований к чистоте).

Таблица технических параметров клапанов круглых МВН и ПК

Типоразмер	Диаметр условного прохода, Ду, мм	Высота, мм	Ширина, мм	Длина, мм
Круглый клапан МВН 606-07	100	80	195	265
Круглый клапан МВН 606-08	150	80	250	370
Круглый клапан МВН 606-09	200	80	305	407
Круглый клапан МВН 606-10	225	90	330	433
Круглый клапан МВН 606-11	250	90	365	465
Круглый клапан МВН 606-12	275	90	390	487
Круглый клапан МВН 607-13	1200	300	1350	1515
Круглый клапан МВН 607-14	1300	300	1450	1610
Круглый клапан МВН 607-15	1400	300	1550	1710
Круглый клапан МВН 607-16	300	180	430	543
Круглый клапан МВН 607-17	325	180	450	563
Круглый клапан МВН 607-18	350	180	480	593
Круглый клапан МВН 607-19	400	180	535	645,5
Круглый клапан МВН 607-20	450	180	585	695,5
Круглый клапан МВН 607-21	500	180	645	755,5
Круглый клапан МВН 607-22	600	180	745	855,5
Круглый клапан МВН 607-23	700	220	850	984,0
Круглый клапан МВН 607-24	800	220	950	1084
Круглый клапан МВН 607-25	900	220	1050	1184
Круглый клапан МВН 607-26	1000	220	1150	1284
Круглый клапан МВН 607-27	1100	240	1250	1405
Круглый клапан МВН 607-28	1200	260	1350	1504
Круглый клапан МВН 607-29	1300	280	1450	1604
Круглый клапан МВН 607-30	1400	300	1550	1704
Круглый клапан ПК-2849	1500	360	1660	1845
Круглый клапан ПК-3800	1600	360	1760	1945
Круглый клапан ПК-3804	1800	380	1960	2145

Материальное исполнение клапанов ОСТ 108.005.42-84 и ОСТ 34-002-73

Клапан МВН ст3 и ст20 – максимальная температура до + 425 °С
Клапан МВН 09Г2С – максимальная температура до + 425 °С
Клапан МВН 12Х1МФ – максимальная температура до + 585 °С
Клапан МВН 12Х18Н10Т – максимальная температура до + 610 °С
Клапан МВН 20Х23Н18 – максимальная температура до + 900 °С
Клапан ПК ст3 и ст20 – максимальная температура до + 425 °С
Клапан ПК 09Г2С – максимальная температура до + 425 °С
Клапан ПК 12Х1МФ – максимальная температура до + 585 °С
Клапан ПК 12Х18Н10Т – максимальная температура до + 610 °С
Клапан ПК 20Х23Н18 – максимальная температура до + 900 °С
